Настройка помещения с кондиционером для лазерного источника

Вариант первый:

О настройке помещения с кондиционированием воздуха для лазерного источника, чтобы лазерный источник работал лучше и стабильнее и продлевал срок его службы.

Размер помещения с кондиционером: ширина*длина*высота=2000 мм*2500 мм*2000 мм, площадь всего помещения с кондиционером составляет около 10 м³,

Габаритный чертеж помещения с кондиционером показан на рисунке 1 ниже.

Рисунок 1

Вход водопровода и линия управления показаны на рис. 2;

фигура 2

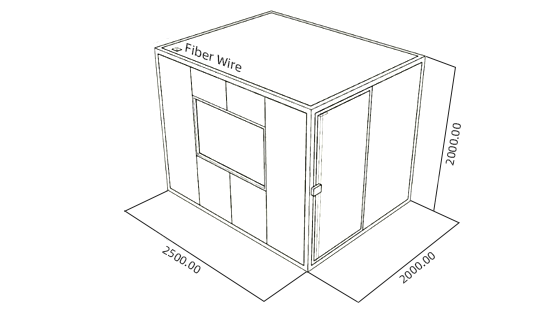

Выход оптоволоконного кабеля показан на рис. 3;

Рисунок 3

Принципиальная схема установки кондиционера, как показано на рисунке 4;

Рисунок 4

После завершения установки общий эффект показан на рисунке 5, а помещение с кондиционером должно быть хорошо герметизировано.

Рисунок 5

Что касается кондиционирования воздуха, рекомендуется: 1,5 л.с. (или 2 л.с.) Кондиционер, двухтемпературный, с функцией осушения.Рекомендуется выбирать кондиционер обычных известных марок.

Вариант второй:

Размер кондиционируемого помещения: длина*ширина*высота=1500мм*1500мм*2000мм.Площадь всего помещения с кондиционером составляет около 4,5 м³,

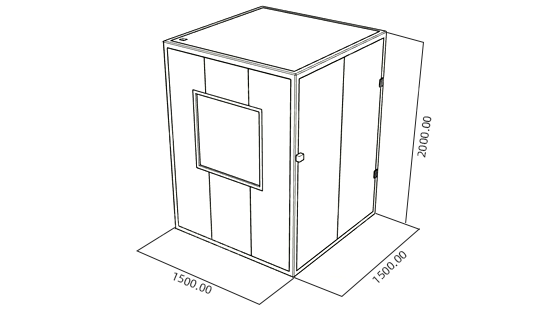

Габаритный чертеж помещения с кондиционером показан на рисунке 6 ниже.

Рисунок 6

Вход водопровода и линия управления показаны на рис. 7;

Рисунок 7

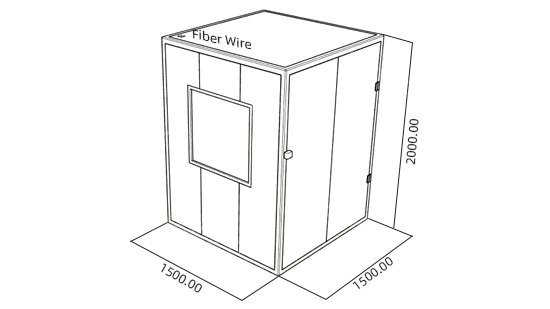

Выход оптоволоконного кабеля показан на рис. 8;

Рисунок 8

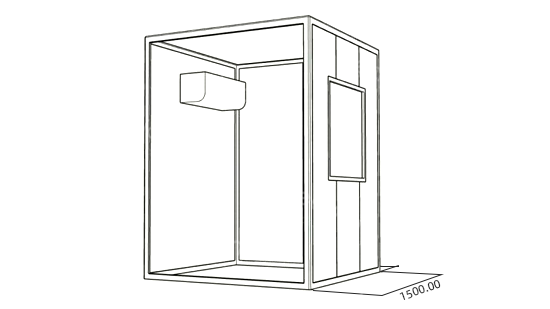

Принципиальная схема установки кондиционера, как показано на рисунке 9;

Рисунок 9

Что касается кондиционирования небольшого помещения с кондиционером, рекомендуется: кондиционер мощностью 1 л.с., двухтемпературный кондиционер с функцией осушения.Рекомендуется выбирать кондиционер обычных известных марок.
