Просмотры:58 Автор:Эй ты Время публикации: 01-25-2021 Происхождение:станок для лазерной резки
Многие специалисты в лазерной индустрии ошибочно понимают, что сварочная станина должна быть хуже станины отливки. Фактически, две кровати методы имеют свои преимущества, и мы не можем быть слишком однозначными.
В 2020 году наша компания начала производить спецтехнику с использованием десятков стальные пластины сварочные в технологической трансформации. Мы поняли что использование конструкции для сварки стальных листов подходит не только для производство сверхмощных станков, но также подходит для производства общее специальное оборудование. Сварка стальных листов превосходит сварку квадратных труб сварка, она также превосходит станину в некоторых аспектах.
Сварную станину из листовой стали можно изготовить быстро и с меньшими затратами, что особенно выгодно для индивидуального оборудования. Используйте обычный кондиционер сварочный аппарат для сварки станины станка ручной дуговой сваркой. Как правило, сварка станины длиной от пяти до шести метров может быть выполнена в около двух-трех недель двумя рабочими. Если используется общий метод литья для изготовления станины машины необходимо учитывать не только Модель (модель), но и также необходимо подготовить сердечник и песочницу. После заливки песок необходимо почистил и переделал. Даже если производственный цикл Модель (модель) не включен, он часто лучше сварной конструкции. Цикл изготовления кровати составляет дольше и требует больше рабочей силы. Еще одна причина невысокой стоимости изготовления сварной станины из стальной пластины заключается в том, что использование стальной пластины со сварной станиной может избежать проблемы дефектов литья из-за дефектов литья. Газовая резка, сварка, ремонт, сращивание, обработка материалов очень удобны. В связи к многочисленным преимуществам сварной станины из листовой стали все больше и больше в последние годы широко используется в Главная страница и за рубежом.
При этом вес сварной станины такой же, как у станины. литая кровать. Если вам нужна более тяжелая кровать, вы можете утолщить пластину из сырья.
При проектировании стального листа мы обратили внимание на следующие моменты. сварная станина:
1. Обратите внимание на разницу между сварными деталями и отливками. при проектировании

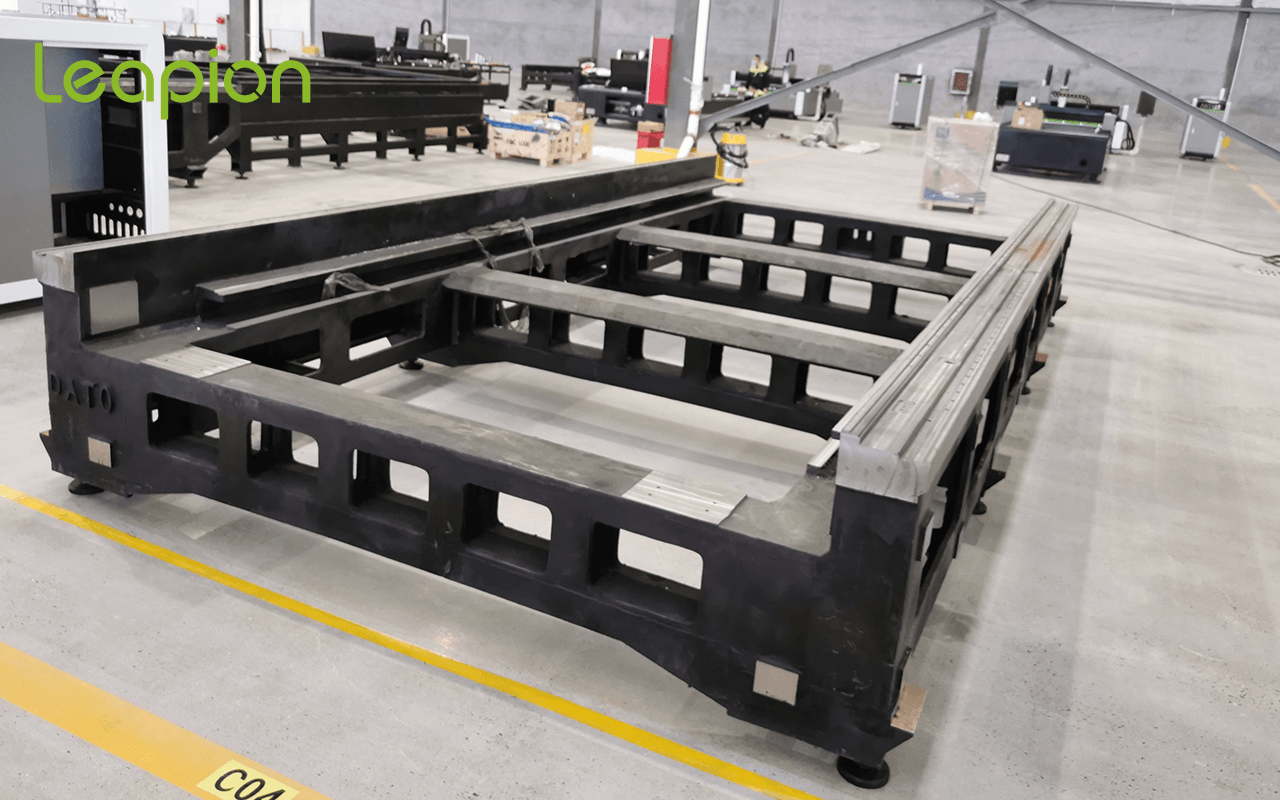

Поскольку значение модуля упругости E стали больше, чем у стали чугун, толщина стенки может быть соответствующим образом уменьшена, как правило, примерно на треть. Закругленные углы должны быть максимально уменьшены, потому что это сложнее сделать закругленные углы при сварке стальной пластины, что не так удобно, как отливки, но его тоже можно скруглить при необходимо. Поскольку медная пластина относительно плоская, обработка не требуется. для неважных поверхностей, таких как окна и монтажные поверхности Поддержка со стороны, которые не требовательны. На рисунке 1 показано ложе простого острого ножа. болгарка. Несколько окон обрабатывать не нужно. Попробуйте использовать прямые линии вместо изогнутых поверхностей, чтобы избежать трудностей сгибания и формирования стальная пластина. Лучше не делать сварной шов на обрабатываемой поверхности так, чтобы что сварной шов повлияет на прочность и ровность шва.
2. При проектировании учитывайте возможности сварочного процесса.
Необходимо минимизировать сварные швы на станине, потому что длинные сварные швы склонен к деформации при сварке. Чтобы уменьшить сварной шов, старайтесь Избегайте повторной сварки стальной пластины, поэтому размер пластины должен быть учтено в дизайне. При проектировании сварного шва постарайтесь, чтобы оператор использовал угловая и плоская сварка для уменьшения вертикальной сварки и отсутствия накладных расходов сварка. Также обратите внимание на то, легко ли достать до сварки сварочной части и учитывать последовательность сварки. При необходимости спроектируйте некоторые обработать отверстия. В местах, где сварочные работы затруднены, не проектируйте слишком длинные сварные швы, но сегментные швы.
3. Конструкция ребер
Расположение и форма ребер напрямую влияют на жесткость и виброустойчивость станины. При проектировании, помимо учитывая жесткость, следует также уделить внимание процессу сварки. В в случае удовлетворительной жесткости не создавайте слишком много ребер, чтобы уменьшить деформация, вызванная сваркой. Поэтому иногда толщина стенки может быть соответствующее телефон y утолщение, чтобы уменьшить количество ребер, и большая деформация вероятно возникновение при сварке тонких стальных пластин, и увеличение стенки толщина также уменьшит сварочную деформацию. Наклонные планки лучше жесткость на изгиб и кручение по сравнению с прямыми стержнями, но их не так просто сваривать как прямые стержни.
4. Еще несколько вопросов, на которые следует обратить внимание.
Вблизи места установки анкерных винтов ребра следует укладывать на внутреннюю стенку кровати, что благотворно влияет на наладка и установка станка.
В процессе изготовления мы обратили внимание на следующие моменты: станина сварная стальная листовая:
1. Потому что при сварке более сложной станины легко деформироваться, и специального сварочного приспособления нет, используем все ребра и стеновые панели, чтобы \"точечная \" (или точечная сварка), а затем сварка в определенном порядке. .
2. Чем больше тепла добавляется на единицу длины сварного шва (большой ток, низкий скорость сварки), чем шире диапазон нагрева, тем больше деформация и напряжения, поэтому, как правило, вам следует попробовать меньше сварки, быструю сварку и меньше обогрев. Короткие сварные швы можно сваривать в одном направлении за один раз (через сварка), швы средней длины можно сваривать от середины к обоим концам, и длинные швы можно сваривать сегментами. Поскольку длина сварного шва больше, тепло распространяется на стальную пластину Чем шире диапазон, тем больше усадка вызванный стрессом. Сегмент сварки может быть порядка 100-200 мм.
3. После сварки станины проводится термообработка для устранения внутреннее напряжение и улучшение металлической конструкции. Чтобы снять стресс, кровать должна быть нагрета до 600-650 ° C. В это время предел текучести низкий, снижается жесткость конструкции, происходит пластическое смещение, снимается стресс. Однако следует отметить, что при нагреве в печи, не кладите на станину много других деталей, подлежащих термообработке, и дно кровати должно быть твердым, когда она находится в печи, и не свисать на воздухе, чтобы избежать дополнительной деформации при нагревании.
4. Перед обработкой необходимо обработать базовую поверхность. В это время кровать следует плотно положить на рабочий стол, а затем плотно прижать. Быть осторожно, чтобы не сделать поверхность станины неровной из-за неправильного зажима мода на механическую обработку. Неправильно понимается как деформация, вызванная сваркой стресс.
Судя по использованию станины, сваренной медными пластинами в нашем завод в последние несколько лет, точность относительно стабильна, и он обычно использовались в производстве в тяжелых условиях резания.
прыжокстанок для лазерной резки
Ариса Инь 、
WhatsApp: +86153 1541 6150
Электронная почта: arisa@leapion.com
