Технология лазерной резки является важной частью современного производства, известной своей точностью и эффективностью. Он широко используется в различных отраслях промышленности: от автомобилестроения и аэрокосмической промышленности до электроники и искусства. Понимание того, как работает лазерный резак, важно для всех, кто занимается этой технологией или рассматривает ее. В этой статье будет представлен всесторонний обзор принципов работы станков для лазерной резки, их ключевых компонентов и самого процесса резки.
Лазерная резка начинается с генерации лазерного луча. Используются различные типы лазерных источников, в том числе CO2-лазеры, волоконные лазеры и неодимовые лазеры. Каждый тип имеет определенные свойства, которые делают его подходящим для определенных материалов и применений. Наиболее распространенными из них являются волоконные лазеры.
После генерации лазерного луча он направляется на материал через систему передачи луча. Эта система обычно включает в себя зеркала или оптические волокна, которые направляют лазерный луч к режущей головке. Режущая головка содержит фокусирующую линзу, которая концентрирует лазерный луч в небольшой и точной точке на поверхности материала. Этот сфокусированный луч увеличивает интенсивность лазера, позволяя ему прорезать материал.

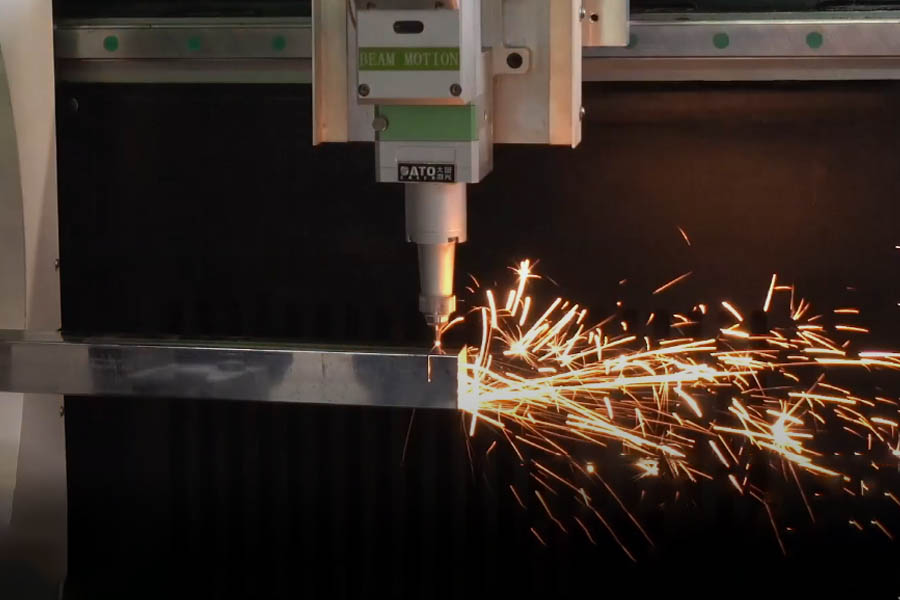

Когда сфокусированный лазерный луч попадает на материал, он быстро нагревается и плавится или испаряет материал в точке контакта. Энергия лазера поглощается материалом, заставляя его менять состояние, обычно с твердого на жидкое или газообразное. Этот процесс создает чистый разрез с минимальным повреждением окружающего материала.
Нагрев и плавление: Лазер нагревает материал до точки плавления. В большинстве случаев материал затем сдувается потоком газа, оставляя точный разрез.
Испарение: в некоторых случаях лазерный луч настолько интенсивен, что испаряет материал, превращая его из твердого состояния в газ. Это часто используется для более тонких материалов или когда необходим очень чистый рез.
Резка, гравировка и маркировка. В зависимости от интенсивности лазера и скорости его движения он может прорезать материал, гравировать поверхность или маркировать ее узорами или текстом. Резка предполагает прорезание всей толщины материала, тогда как гравировка и маркировка затрагивают только поверхность.
Станки для лазерной резки состоят из нескольких ключевых компонентов. Эти компоненты работают вместе для достижения точной и эффективной резки. Понимание этих компонентов необходимо для оптимизации производительности машины и достижения высококачественных результатов.
Лазерный источник — это сердце режущего станка. Он производит лазерный луч, который осуществляет фактическую резку. В зависимости от материала и требований к резке используются различные типы лазеров. Волоконные лазеры идеально подходят для резки металлов, таких как сталь и алюминий. Они производят мощный сфокусированный луч, который позволяет очень точно резать толстые и твердые материалытелефон. Волоконные лазеры также более энергоэффективны, чем другие лазеры.
Система передачи луча направляет лазерный луч от лазерного источника на разрезаемый материал. Эта система включает в себя зеркала или оптические волокна, которые направляют луч через машину.
Зеркала. В некоторых станках для лазерной резки зеркала используются для отражения и направления лазерного луча по определенному пути. Эти зеркала должны быть идеально выровнены, чтобы луч достигал режущей головки с наибольшей интенсивностью.
Оптические волокна. Волоконные лазеры используют оптические волокна для передачи лазерного луча. Этот метод очень эффективен и обеспечивает большую гибкость при проектировании машины. Оптическое волокно может передавать луч на большие расстояния с минимальными потерями мощности.

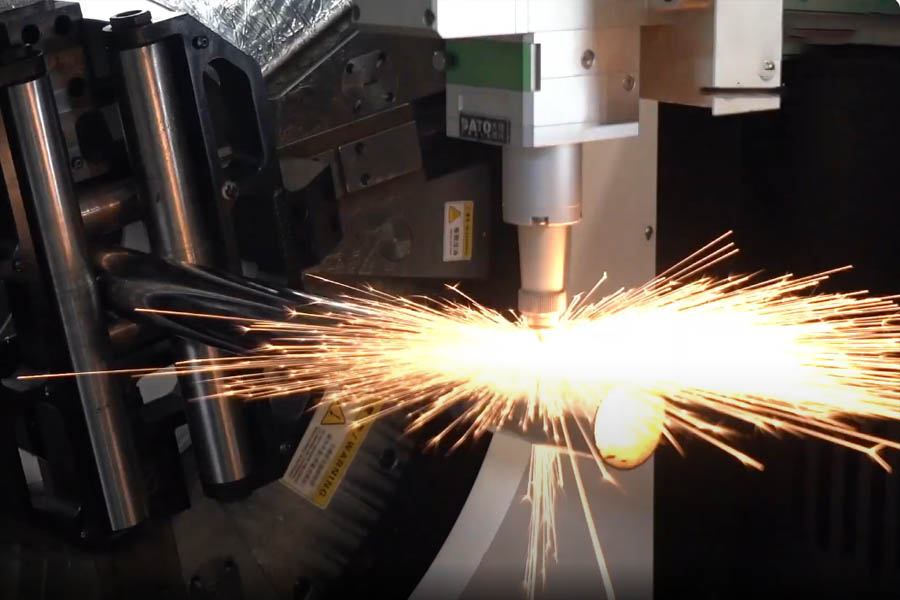

Режущая головка — это часть машины, в которой лазерный луч фокусируется на материале. Режущая головка содержит фокусирующую линзу, которая концентрирует лазерный луч в небольшое интенсивное пятно на поверхности материала.
Фокусирующая линза: Фокусирующая линза имеет решающее значение для достижения точных разрезов. Он концентрирует лазерный луч в тонкой точке, увеличивая его интенсивность и позволяя прорезать материал. Качество и расположение линзы напрямую влияют на точность и качество реза.
Сопло и поток газа: Режущая головка также оснащена соплом, которое направляет поток газа на материал. Этот газ, обычно кислород, азот или воздух, помогает удалить расплавленный материал из разреза и предотвращает окисление.
Система управления движением перемещает режущую головку и материал по точным шаблонам для создания желаемых разрезов. Эта система обычно управляется программным обеспечением с числовым программным управлением (ЧПУ), которое обеспечивает высокую точность и повторяемость движений.
Система ЧПУ: Система ЧПУ контролирует движение режущей головки по осям X, Y, а иногда и Z. Он интерпретирует файлы дизайна и преобразует их в точные движения, гарантируя, что лазер будет следовать правильной траектории резки.
Двигатели и приводы: Движение режущей головки осуществляется с помощью двигателей и приводов, которые контролируются системой ЧПУ. Высококачественные двигатели и приводы необходимы для плавной и точной резки, особенно для сложных рисунков или высокоскоростных операций.
Процесс лазерной резки — это пошаговая процедура, которая превращает сырье в готовый продукт. Понимание каждого шага является ключом к достижению оптимальных результатов резки.
Прежде чем начать резку, необходимо выполнить ряд подготовительных работ, чтобы обеспечить точность и качество.
Настройка параметров резки. Первым шагом является установка параметров резки, включая мощность лазера, скорость резки и расстояние фокусировки. Эти настройки зависят от типа материала, толщины и желаемого качества резки. Правильная настройка параметров имеет решающее значение для предотвращения таких проблем, как подгорание, обугливание или неполный разрез.
Подготовка и фиксация материала: разрезаемый материал помещается на режущую станину и закрепляется на месте. Обеспечение ровности и устойчивости материала предотвращает перемещение во время резки, которое может привести к неточностям. Материал также должен быть чистым и свободным от мусора, чтобы не мешать лазерному лучу.
Программирование и калибровка траектории: траектория резки программируется в системе ЧПУ, и станок калибруется, чтобы гарантировать, что режущая головка движется по правильной траектории. Калибровка проверяет правильность фокусировки лазерного луча и точность движений машины.
После завершения подготовки начинается процесс резки. Этот процесс включает в себя несколько ключевых этапов:
Нагрев материала: сфокусированный лазерный луч направляется на материал, быстро нагревая его до точки плавления. Высокая интенсивность лазера гарантирует, что материал нагревается точно в точке резки, сводя к минимуму распространение тепла на окружающие участки.
Плавление и испарение материала. Когда материал нагревается, он плавится или испаряется в точке контакта. Энергия лазера поглощается материалом, заставляя его менять состояние с твердого на жидкое или газообразное. Этот процесс создает узкий, точный разрез с минимальными отходами.
Формирование пропила: Лазер продолжает двигаться по запрограммированной траектории, разрезая материал по мере его Перейти. Разрез, или «пропил», образуется, когда расплавленный материал выдувается вспомогательным газом. Ширина пропила обычно очень узкая, что позволяет выполнять детальные и сложные разрезы.
Следование траектории резки: Режущая головка движется по запрограммированной траектории, точно следуя дизайну. Система ЧПУ гарантирует, что лазерный луч остается сфокусированным и постоянная скорость резки, обеспечивая чистый и точный рез.
После завершения лазерной резки необходимо выполнить еще несколько шагов для завершения заготовки.
Проверка качества резки: края обрезки проверяются на качество, гладкость, точность и полноту. Любые дефекты, такие как неровные края или неполный рез, могут потребовать корректировки параметров резки или дополнительных отделочных работ.
Удаление остатков и охлаждение: любые остатки процесса резки удаляются, и материалу дают остыть. В зависимости от материала для очистки кромок разреза может потребоваться чистка щеткой, протирка или использование сжатого воздуха.
Вторичная обработка: В некоторых случаях может потребоваться вторичная обработка. Например, шлифовка, полировка или покрытие для достижения желаемого эффекта. Этот шаг особенно важен для материалов, используемых в высокоточных приложениях или там, где важна эстетика.
Станки для лазерной резки произвели революцию в различных отраслях промышленности, предоставив точные, эффективные и универсальные решения для резки. Их способность резать широкий спектр материалов с высокой точностью сделала их незаменимыми во многих отраслях.
В автомобильной промышленности для резки металлических деталей широко применяется лазерная резка. Примеры включают рамы транспортных средств, выхлопные системы и сложные детали, требующие высокой точности. Лазерная резка позволяет делать чистые разрезы с минимальными отходами. Эта особенность делает его идеальным для производства автомобильных деталей, где точность и прочность имеют решающее значение. Кроме того, лазерная резка позволяет создавать сложные формы, которые трудно получить традиционными методами резки.
В аэрокосмической промышленности лазерная резка используется для изготовления деталей, которые должны выдерживать экстремальные условия. Примеры включают лопатки турбин, топливные форсунки и конструктивные элементы. Точность лазерной резки гарантирует, что эти детали соответствуют строгим стандартам безопасности и производительности. Лазерная резка также позволяет снизить вес деталей за счет создания сложных конструкций. Это уменьшает количество используемого материала без ущерба для прочности.
Электронная промышленность использует лазерную резку для изготовления небольших и хрупких деталей. Примеры включают печатные платы, разъемы и полупроводниковые компоненты. Лазерная резка позволяет резать такие материалы, как кремний, керамика и тонкие металлы, с высокой точностью и минимальными тепловыми повреждениями. Точные разрезы гарантируют идеальную посадку компонентов, снижая риск поломки.
Лазерная резка предлагает несколько ключевых преимуществ, которые делают ее предпочтительным выбором во многих отраслях, но у нее также есть некоторые ограничения, которые необходимо учитывать.
Высокая точность и качество: лазерная резка обеспечивает чистый и точный рез с жесткими допусками. Сфокусированный лазерный луч позволяет разрезать сложные конструкции и острые углы с минимальными искажениями. Это имеет решающее значение для отраслей, где требуется высокая точность.
Скорость и эффективность. Лазерная резка быстрее, чем многие традиционные методы резки, особенно для сложных конструкций и тонких материалов. Этот процесс эффективен, сокращает время, необходимое для изготовления деталей, и повышает общую производительность. Кроме того, лазерная резка – это бесконтактный процесс. Это означает меньший износ инструментов, что снижает затраты на техническое обслуживание и увеличивает срок службы машины.
Универсальность: лазерную резку можно использовать для самых разных материалов. Эта универсальность делает его ценным инструментом для различных отраслей промышленности, от автомобилестроения до художественного дизайна. Возможность переключения между различными материалами и быстрая настройка параметров резки позволяет сделать производство более гибким.
Минимум отходов материала: лазерная резка дает очень узкие разрезы. Это означает, что в процессе резки тратится меньше материала. Кроме того, высокая точность лазерной резки снижает необходимость в процессах вторичной отделки, что еще больше снижает количество отходов.
Экологичность: лазерная резка считается экологически чистым процессом. Это связано с тем, что при этом образуется меньше загрязняющих веществ и отходов, чем при традиционных методах резки. Для этого процесса не требуются химические охлаждающие или смазочные материалы, а точная резка приводит к уменьшению количества отходов.
Высокое энергопотребление. Станки для лазерной резки, особенно мощные лазеры, потребляют значительное количество энергии. Это может привести к более высоким эксплуатационным расходам, особенно для крупномасштабных операций. Энергоэффективность варьируется в зависимости от типа лазера и разрезаемого материала.
Первоначальные инвестиционные затраты. Станки для лазерной резки дороги, особенно те, которые оснащены мощными лазерами или расширенными функциями, такими как автоматизация и многоосевые возможности. Первоначальные инвестиции могут стать барьером для малого бизнеса или стартапов. Тем не менее, долгосрочные преимущества эффективности и точности часто оправдывают затраты.
Ограничения по материалам: хотя лазерная резка широко используется, она подходит не для всех материалов. При той же мощности способность резать материалы с высокой отражающей способностью, такие как медь или алюминий, намного меньше, чем при резке углеродистой стали и нержавеющей стали. Это связано с тем, что они отражают лазерный луч, снижая его эффективность. Толстые материалы также создают проблемы, для решения которых обычно требуется больше энергии.
Технология лазерной резки постоянно развивается благодаря достижениям в области материаловедения, автоматизации и цифровых технологий. Эти тенденции формируют будущее лазерной резки, делая ее более эффективной, универсальной и экологически чистой.
Одной из основных тенденций в области лазерной резки является постоянное увеличение мощности и эффективности лазера. Поскольку лазерные источники становятся более мощными, они могут резать более толстые и твердые материалы быстрее и точнее. В частности, достижения в области волоконных лазеров ведут к созданию более компактных и эффективных систем. Эти системы могут обеспечить более высокую выходную мощность при более низком энергопотреблении.
Еще одним важным нововведением является формирование и модуляция луча. Эта технология позволяет лучше контролировать форму и интенсивность лазерного луча. Это помогает добиться более точных разрезов и уменьшает зону термического воздействия. Модуляция луча также может улучшить возможности резки отражающих материалов, таких как медь и алюминий.
Интеграция автоматизации и робототехники с системами лазерной резки является еще одной важной тенденцией. Автоматизированные станки лазерной резки становятся все более распространенными на производстве. Они используются в сочетании с роботизированными манипуляторами и конвейерными системами для создания полностью автоматизированных производственных линий. Эти системы могут работать непрерывно с минимальным вмешательством человека. Это существенно повышает производительность и снижает трудозатраты.
Искусственный интеллект также начинает играть роль в лазерной резке. Искусственный интеллект может оптимизировать траектории резки, регулируя параметры в режиме реального времени на основе обратной связи с материалом. Такой уровень продуманной автоматизации повышает эффективность, сокращает отходы и улучшает общее качество производства.
Поскольку устойчивое развитие привлекает все больше внимания, экологически чистое производство становится центром внимания технологии лазерной резки. Инновации, направленные на снижение энергопотребления и отходов, становятся все более важными. Новые лазерные системы призваны быть более энергоэффективными. Разработки в области переработки и повторного использования материалов помогают снизить воздействие лазерной резки на окружающую среду.
Лазерная резка также является трендом Поддержка со стороны в области облегчения веса в таких отраслях, как автомобилестроение и аэрокосмическая промышленность. Благодаря точной резке и оптимизации материала лазерная резка позволяет производить более легкие и прочные детали. Это помогает снизить расход топлива и выбросы.
Технология лазерной резки — мощный и универсальный инструмент. Это важная часть современных производственных процессов, поскольку она обеспечивает высокую точность, эффективность и гибкость. Если вас также интересует эта технология, пожалуйста, Свяжитесь с нами, чтобы получить лучшее предложение!
