Среди факторов, влияющих на качество обработки и обработки мощность станка для лазерной резки, наиболее важным фактором является направленность позиция. При лазерной резке используется фокусирующая линза для фокусировки мощного лазерного луча. чтобы сформировать небольшой фокус, а затем использует высокую энергию фокуса для лечения стальная пластина. Растопите и испарите, чтобы осуществить резку. Расположение лазера фокус - очень важный шаг. Только когда фокус выровнен, качество Перейти резки листовой стали.
Относительно поверхности обрабатываемого материала после лазерного луча сфокусировано, фокусное положение называется фокусным положением. Положение фокуса влияет практически на все параметры обработки, такие как ширина щели, уклон, шероховатость режущей поверхности, адгезионное состояние шлака, и скорость резания.
Это связано с тем, что изменение положения фокуса приведет к увеличению диаметра луч, облучаемый на поверхность обрабатываемого материала и угол наклона частота изменения обрабатываемого материала. В результате формирующееся состояние щели и состояние многократного отражения луча в щели равны затронутый. Эти явления резания влияют на поток вспомогательного газа и расплавленный металл в щели.

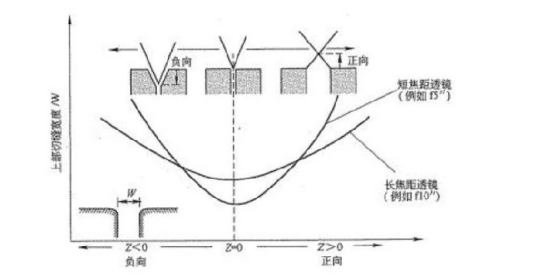

На рисунке показано соотношение между фокусным положением Z лазера. раскройной машины и шириной прорези W на обрабатываемой поверхности материал.
Состояние фокуса на поверхности обрабатываемого материала устанавливается на z = o \"ноль \", положение фокуса представлено \"+ \" при движении вверх и \"- \" при движении вниз, а величина перемещения представлена в миллиметрах. Фокус точка находится в фокусном положении z = o, где ширина верхней щели W наименьшая. Независимо от того, перемещается ли положение фокуса вверх или вниз, верхняя щель ширина W станет шире.
Это изменение также имеет ту же тенденцию при обработке линз с используются разные фокусные расстояния. Чем меньше диаметр луча в фокусе положение и чем короче фокусная глубина объектива, тем больше верхняя щель будет меняться в зависимости от положения фокуса.

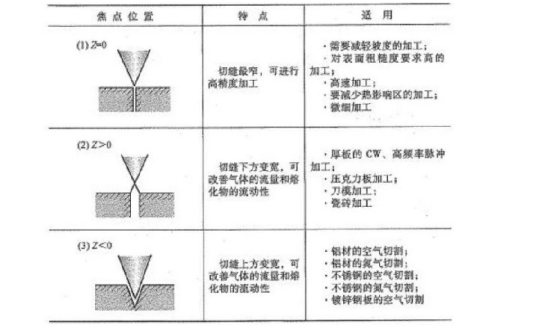

На приведенном выше рисунке показано наилучшее положение фокусировкилазерная резка металла машинапри обработке различных материалов обработки.
(1) - это случай, когда наименьший диаметр пучка z = 0 может быть получен на поверхность обрабатываемого материала. В это время максимальная плотность энергии может быть полученным на поверхности обрабатываемого материала, а диапазон плавления составляет относительно узкий, что определяет характеристики обработки.
(2) - это ситуация, когда положение фокуса находится на стороне \"+ \" (Z> O). В это время диапазон облучения лазерным лучом на поверхности обрабатываемой материал становится шире, а луч в щели имеет угол распространения, который увеличивает ширину щели.
(3) Когда положение фокуса находится на стороне \"- \" (Z <0), диапазон лазерный луч, попадающий на поверхность обрабатываемого материала, становится шире. Чем ближе к положению фокуса в направлении толщины, тем больше плавильная способность. После этого создается обратный наклон.
